規格型號：60276098
頻率：4~60MHZ

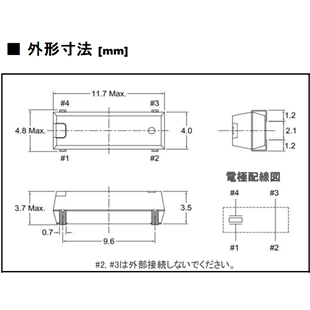

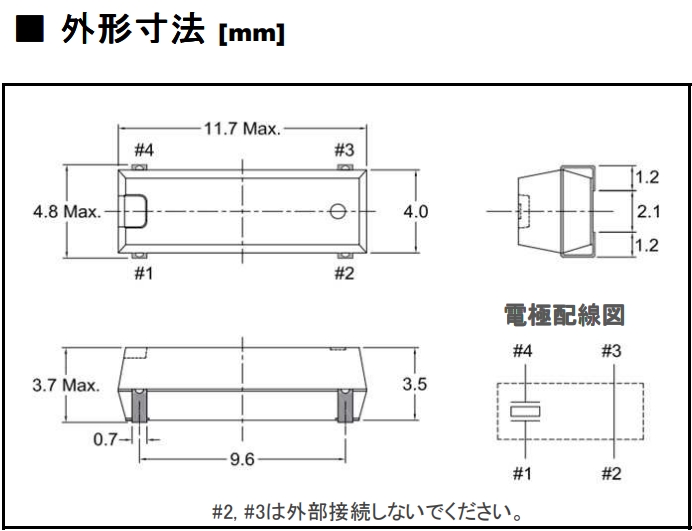

尺寸：11.7x4.8x3.7mm
PDF
產品描述：小型貼片石英晶振,"CM309E6000000BBAT"外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境...

  西鐵城在音叉水晶表晶振動子（石英晶振）這一領域也是遙遙領先的,與日本元器件品牌愛普生晶振,日本精工晶振seiko,日本大真空KDS晶振,日本西鐵城石英晶振murata,并稱世界日產五大品牌.對于西鐵城晶振動子,其要求相比其他各大品牌,工藝也是非常之嚴格,工藝上除清洗、被銀、點膠、微調、中測、封焊、檢漏、老化、測試、打標、編帶、包裝等步驟外,選用的設備儀器其優點有先進性、功能性、適應性和經濟性,西鐵城推出3款適合時鐘上用的音叉表晶,CFS-308晶振,CFS-206晶振,CFS-145晶振.
  貼片石英晶振最適合用于車載電子領域的小型表面貼片,"CM309E6000000BBAT",石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.
  石英晶振產品電極的設計:石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率;2.往外界引出電極;3.改變電阻;4.抑制雜波.第1、2、3項相對簡單,第4項的設計很關鍵,電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化.特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對耐高溫晶振產品的影響的程度增大,故對電極的設計提出了更精準的要求.

西鐵城晶振參數	符號	CM309E規格
公稱頻率	f_nom	4~60MHZ
頻率容許偏差	f_tol	±30ppm
頂點溫度	Ti	25℃±5ºC
保存溫度范圍	T_stg	−55ºC~+125ºC
工作溫度范圍	T_use	−40ºC~+85ºC
負載容量	CL	16.0pF，18.0pF
串聯電阻	R1	65kΩ max
絕對最大激勵等級	DL最大值	100μW Max
并聯電容	C ₀	0.8pF typ
頻率老化程度	f_age	±3 x 10^-6

熱影響

重復的溫度巨大變化可能會降低受損害的石英貼片晶振"CM309E6000000BBAT"產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

超聲波清洗

（1）使用AT-切割晶體和聲表面濾波器（SAW）/聲表面諧振器的產品,可以通過超聲波進行清洗.但是,在某些條件下, 晶振特性可能會受到影響,而且內部線路可能受到損壞.確保已事先檢查系統的適用性.

（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶振可能受到破壞.

（3）請勿清洗開啟式晶振產品

（4）對于可清洗晶振產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等.

（5）焊料助焊劑的殘留會吸收水分并凝固.這會引起諸如位移等其它現象.這將會負面影響產品的可靠性和質量.請清理殘余的助焊劑并烘干PCB.

使用環境（溫度和濕度）

請在規定的溫度范圍內使用石英晶振.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會由于凝露引起故障.請避免凝露的產生.

電源線路

電源的線路阻抗應盡可能低.

輸出負載

建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.
