- 規格型號：8712889
- 頻率：40MHZ

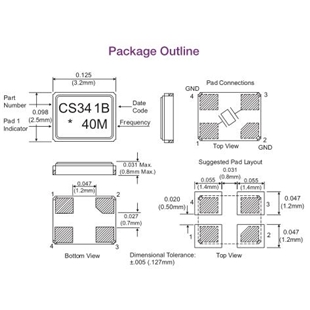

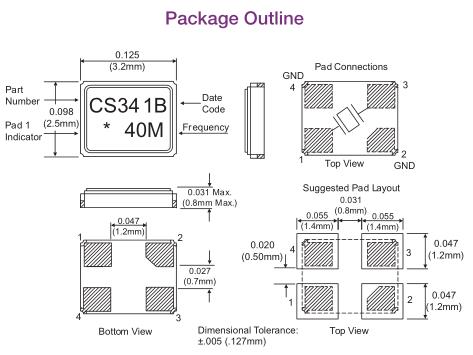

- 尺寸：3.2*2.5mm
- 產品描述：康納溫菲爾德晶振,CS-034晶振,CS-034-040.0M晶振,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體振蕩器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型...
康納溫菲爾德晶振,CS-034晶振,CS-034-040.0M晶振
.jpg)
康納溫菲爾德晶振,CS-034晶振,CS-034-040.0M晶振,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體振蕩器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,WirelessLAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.Connor-Winfield Corporation 是一家私人控股的美國電子產品制造商。1963 年成立后，Connor-Winfield 主要專注于設計和制造用于各種電子應用的石英計時電路和振蕩器。在 1990 年代，Connor-Winfield 擴展到其他產品領域，同時繼續關注其核心計時根源。
Connor-Winfield 的頻率控制產品廣泛用于各種應用，包括電信、LAN 和 WAN 產品、計算機以及其他微處理器和電子設備。我們專注于設計定制和半定制頻率控制產品，但也提供廣泛的標準振蕩器產品和非晶體振蕩器。
康納溫菲爾德晶振公司是美國一家專業生產進口石英晶體振蕩器的晶振品牌,客戶遍布世界五十多個國家并得到所有用戶的一致認可,ConnorWinfield晶振在歐美的人氣非常高,研發生產的頻率控制元器件較多,包括石英晶體振蕩器,石英晶體諧振器,溫補晶振等.康納溫菲爾德晶振,CS-034晶振,CS-034-040.0M晶振.
康納溫菲爾德晶振公司是美國一家專業生產進口石英晶體振蕩器的晶振品牌,客戶遍布世界五十多個國家并得到所有用戶的一致認可,ConnorWinfield晶振在歐美的人氣非常高,研發生產的頻率控制元器件較多,包括石英晶體振蕩器,石英晶體諧振器,溫補晶振等.康納溫菲爾德晶振,CS-034晶振,CS-034-040.0M晶振.
| Parameter | Minimum | Nominal | Maximum | Units | Notes |
| Output Frequency | - | 40 | - | MHz | |
| Operation Mode | Fundamental | ||||
| Cut | AT Cut | ||||
| Frequency Calibration (@25 ±3°C) | -30 | - | 30 | ppm | |
| Frequency Stability vs. Temp | -50 | - | 50 | ppm | |
| Operating Temperature Range: | -40 | v | 85 | °C | |
| Load Capacitance: (CL) | - | 10 | - | pF | |
| Equivalent Series Resistance: | - | - | 25 | Ohms | |
| Drive Level | - | - | 100 | uW | |
| Insulation Resistance | 500 | - | - | Mohm | @ 100 Vdc |
| Aging | - | - | ±3 | ppm/Year | |
.jpg)
耐焊性:
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.康納溫菲爾德晶振,CS-034晶振,CS-034-040.0M晶振.
