- 規格型號：64715309
- 頻率：77.760~161.000MHZ
- 尺寸：7.0*5.0mm
- 產品描述：Crystek晶振,CCLD-033晶振,CCLD‐033X‐50‐155.520晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶...

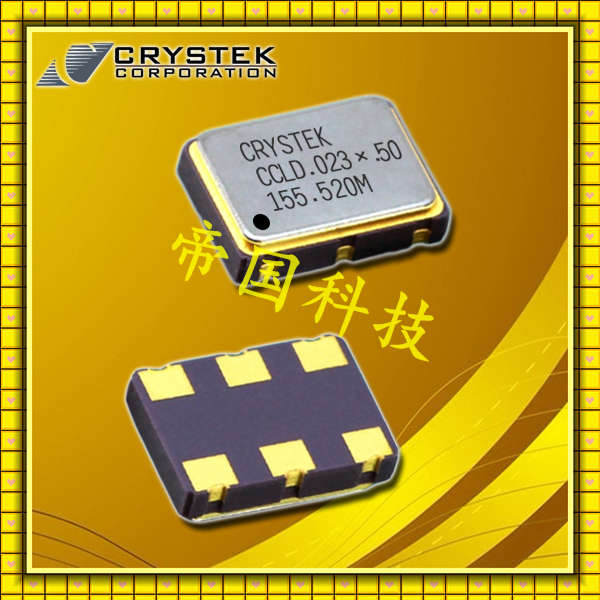

Crystek晶振,CCLD-033晶振,CCLD‐033X‐50‐155.520晶振
.jpg)
Crystek晶振,CCLD-033晶振,CCLD‐033X‐50‐155.520晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V?5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
crystek晶振通過ISO9001:2008認證其公司總部位于邁爾斯堡的組織，佛羅里達州，是全球射頻微波和頻率控制行業高性能技術的領導者。 公司廣泛的產品系列適用于各種不同的終端市場，例如無線、微波無線電、電信、工業、企業、醫療、航空航天和政府部門等。
crystek晶振的全系列壓控振蕩器專為高頻率應用而設計。頻率范圍從50 MHz至 6 GHz Crystek 的 VCXO 設計用于提供低相位噪聲和低諧波。該器件提供寬至一個倍頻程的帶寬，同時在整個指定頻率范圍內保持低相位噪聲和低諧波。
crystek晶振在制造石英晶體振蕩器領域位于全球領先地位，為滿足有源晶振在市場上的巨大需求，致力于不斷研發優秀的產品，編碼CVPD-037X-100晶振是目前在市場上比較暢銷的一款壓控晶振，工作溫度高達-40°~85°，滿足無鉛高溫回流焊接曲線要求。具備低相噪，低相位等特點。上列產品為壓控晶體振蕩器不同參數編碼系列產品。Crystek晶振,CCLD-033晶振,CCLD‐033X‐50‐155.520晶振.
| Frequency Range: | 77.760 MHz to 161.000 MHz | |
| Frequency Stability Options(ppm): | ±20, ±25, ±50, ±100 | |
| Temperature Range: | (standard) 0°C to +70°C | |
| (Option “M”) | -20°C to 70°C | |
| (Option “E”*) | -40°C to 85°C | |
| Storage: | -45°C to 90°C | |
| Input Voltage: | 3.3V ± 0.3V | |
| Input Current: | 66mA Max | |
| Standby Current: | 30uA Max | |
| Output: | Differential LVDS | |
| Symmetry: | 45/55% Max @ zero crossing point | |
| Rise/Fall Time: | 1ns Max (20% to 80%) | |
| Load: | 100 Ohms Connected between OUT and COUT | |
| Logic: | ||
| Output Voltage Levels |
“0”=0.90 Min, 1.10 Typical “1”=1.43 Typical, 1.60 Max |
|
| Differential Output Voltage: | 247mV Min, 454mV Max | |
| Disable Time: | 200ns Max | |
| Start-up Time: | 10ms Max | |
| Phase Jitter: | 12kHz~80MHz | 0.5ps Typical, 1ps RMS Max |
| Phase Noise: | (See Plot Below) | |
| Sub-harmonics: | None | |
| Aging: | <3ppm 1 st year, <1ppm every year thereafter | |

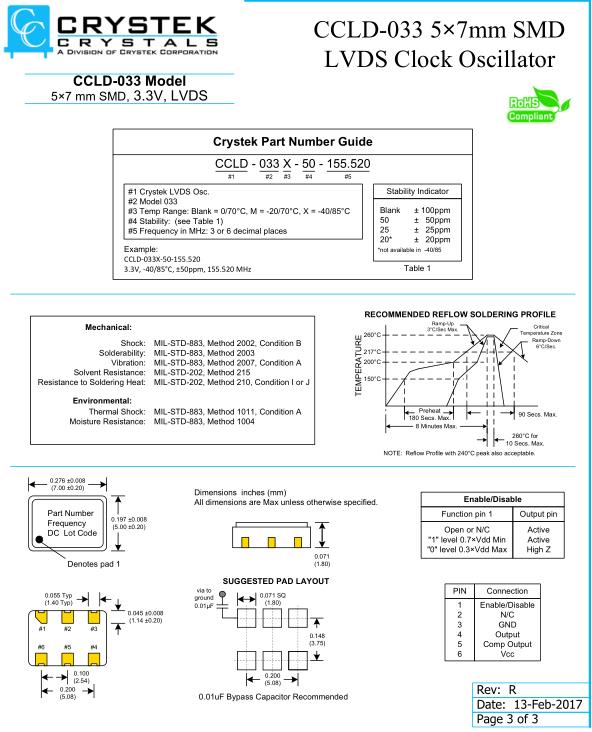

.jpg)
耐焊性:
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.Crystek晶振,CCLD-033晶振,CCLD‐033X‐50‐155.520晶振.
