規格型號：2588112
頻率：27MHZ
尺寸：2.5*2.0mm
PDF
產品描述：美國進口ECS無源晶體ECX-2236,ECS-270-8-36CKM-TR水晶振動子,伊西斯晶振,歐美晶振,SMD晶振,無源晶振,石英晶體諧振器,音叉晶振,石英晶體,石英貼片晶振,ECX-2236,ECS-270-8-36CKM-TR是一款金屬面貼片型的水晶振動子,尺寸...

美國進口ECS無源晶體ECX-2236,ECS-270-8-36CKM-TR水晶振動子,伊西斯晶振,歐美晶振,SMD晶振,無源晶振,石英晶體諧振器,音叉晶振,石英晶體,石英貼片晶振,ECX-2236,ECS-270-8-36CKM-TR是一款金屬面貼片型的水晶振動子,尺寸為2520mm,頻率為27MHZ，采用高超的生產技術制作而成,具備良好的穩定性能,比較適合用于無線設備,測試設備,網絡電子等領域.

ECS-320-8-36CKM-TR晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.美國進口ECS無源晶體ECX-2236,ECS-270-8-36CKM-TR水晶振動子

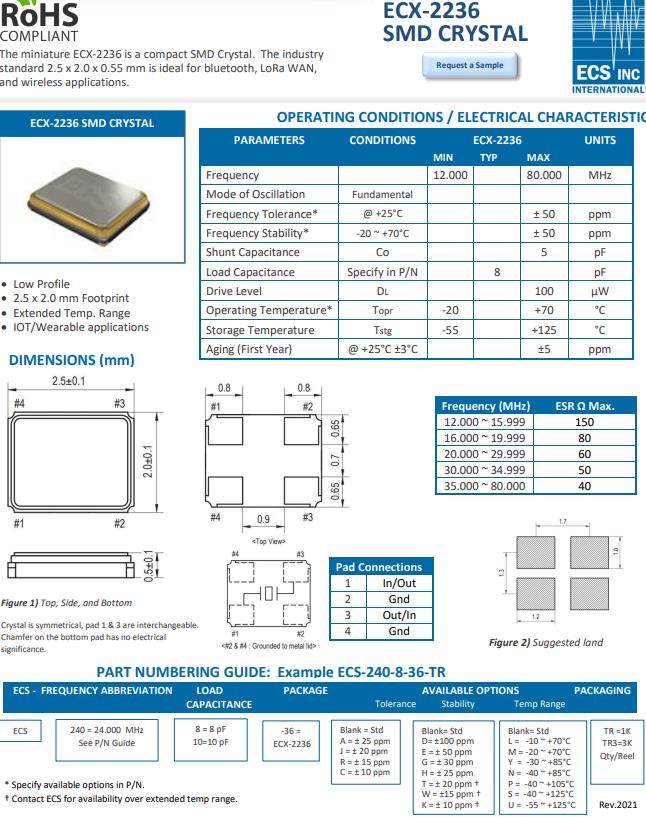

ECS-270-8-36CKM-TR晶振參數表

ECSXTAL晶振	單位	ECX-2236晶振	石英晶振基本條件
標準頻率	f_nom	27MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-20°C ～ +70°C	標準溫度
激勵功率	DL	0.1-1.0μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10 × 10^-6 (標準), (±25 × 10^-6 ～ ±30 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.9x9kj.com/
頻率溫度特征	f_tem	±10 × 10^-6/-40°C ～ +85°C	超出標準的規格請聯系我們.
負載電容	CL	8pF ～ ∞	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	60 Ohms	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

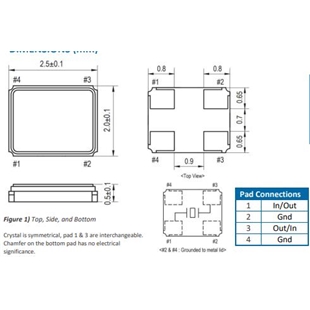

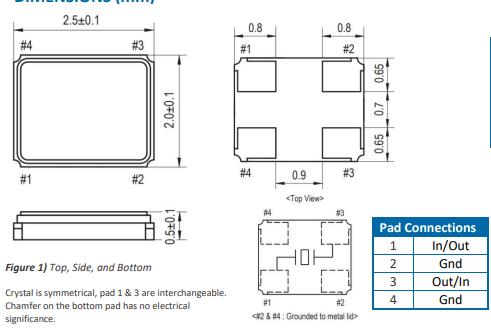

美國進口ECS無源晶體ECX-2236,ECS-270-8-36CKM-TR水晶振動子尺寸圖

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管進口晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

7-2:PCB設計指導

(1)理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.美國進口ECS無源晶體ECX-2236,ECS-270-8-36CKM-TR水晶振動子

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.

正常溫度和濕度：

溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.

(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.

熱影響

重復的溫度巨大變化可能會降低受損害的歐美晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.美國進口ECS無源晶體ECX-2236,ECS-270-8-36CKM-TR水晶振動子

ECS作為全球企業可持續的社會的實現，集團一體推進地球環境保全活動。推進了環境考慮的產品和服務的產品和服務。為了提供社會，努力維護地球環境。遵守環境相關的法令、條例、限制、協定及其他要求事項，環境負荷的降低和污染的防止努力。美國進口ECS無源晶體ECX-2236,ECS-270-8-36CKM-TR水晶振動子

ECS晶振工廠、辦公室節能、省資源、資源循環、化學物質的合理管理推動，地球溫暖化防止及循環型社會的實現貢獻。與采購單位、供應商等的客戶合作，溫室效應氣體削減，資源的有效利用，努力對晶振,石英晶振的化學物質的管理強化等。地域社會環境保全活動及生物多樣性保全活動的參加，環境関搭配等的信息積極的公開的事，與社會的交流的知識進一步加深協調進一步的協調。這個環境方針是根據文件等的全體職員以及共同工作的人們。按照這個環境方針，設定環境目的和目標，確實是落實，對其進行重新評估，努力持續改善。

Manufacturer Part Number原廠編碼	Manufacturer廠家	Series型號	Frequency	Operating Temperature 工作溫度
ECS-270-8-36CKM-TR	ECS晶振	ECX-2236	27MHz	-20°C ~ 70°C
ECS-270-8-36CKM-TR	ECS晶振	ECX-2236	27MHz	-20°C ~ 70°C
ECS-270-8-36CKM-TR	ECS晶振	ECX-2236	27MHz	-20°C ~ 70°C
ECS-240-8-36CKM-TR	ECS晶振	ECX-2236	24MHz	-20°C ~ 70°C
ECS-240-8-36CKM-TR	ECS晶振	ECX-2236	24MHz	-20°C ~ 70°C
ECS-240-8-36CKM-TR	ECS晶振	ECX-2236	24MHz	-20°C ~ 70°C
ECS-300-8-36CKM-TR	ECS晶振	ECX-2236	30MHz	-20°C ~ 70°C
ECS-300-8-36CKM-TR	ECS晶振	ECX-2236	30MHz	-20°C ~ 70°C
ECS-300-8-36CKM-TR	ECS晶振	ECX-2236	30MHz	-20°C ~ 70°C
ECS-160-8-36CKM-TR	ECS晶振	ECX-2236	16MHz	-20°C ~ 70°C
ECS-160-8-36CKM-TR	ECS石英晶體	ECX-2236	16MHz	-20°C ~ 70°C
ECS-160-8-36CKM-TR	ECS晶振	ECX-2236	16MHz	-20°C ~ 70°C
ECS-320-8-36CKM-TR	ECS晶振	ECX-2236	32MHz	-20°C ~ 70°C
ECS-320-8-36CKM-TR	ECS晶振	ECX-2236	32MHz	-20°C ~ 70°C
ECS-320-8-36CKM-TR	ECS晶振	ECX-2236	32MHz	-20°C ~ 70°C
ECS-200-8-36CKM-TR	ECS晶振	ECX-2236	20MHz	-20°C ~ 70°C
ECS-200-8-36CKM-TR	ECS晶振	ECX-2236	20MHz	-20°C ~ 70°C
ECS-200-8-36CKM-TR	ECS晶振	ECX-2236	20MHz	-20°C ~ 70°C
ECS-400-8-36CKM	ECS晶振	ECX-2236	40MHz	-20°C ~ 70°C
ECS-400-8-36CKM	ECS晶振	ECX-2236	40MHz	-20°C ~ 70°C
ECS-400-8-36CKM	ECS晶振	ECX-2236	40MHz	-20°C ~ 70°C
ECS-192-8-36CKM-TR	ECS晶振	ECX-2236	19.2MHz	-20°C ~ 70°C
ECS-192-8-36CKM-TR	ECS晶振	ECX-2236	19.2MHz	-20°C ~ 70°C
ECS-192-8-36CKM-TR	ECS晶振	ECX-2236	19.2MHz	-20°C ~ 70°C
ECS-260-8-36CKM-TR	ECS晶振	ECX-2236	26MHz	-20°C ~ 70°C
ECS-260-8-36CKM-TR	ECS晶振	ECX-2236	26MHz	-20°C ~ 70°C
ECS-260-8-36CKM-TR	ECS晶振	ECX-2236	26MHz	-20°C ~ 70°C
ECS-480-8-36CKM	ECS晶振	ECX-2236	48MHz	-20°C ~ 70°C
ECS-480-8-36CKM	ECS晶振	ECX-2236	48MHz	-20°C ~ 70°C
ECS-480-8-36CKM	ECS晶振	ECX-2236	48MHz	-20°C ~ 70°C
ECS-200-10-36-JTM-TR	ECS晶振	ECX-2236	20MHz	-20°C ~ 70°C
ECS-200-10-36-JTM-TR	ECS晶振	ECX-2236	20MHz	-20°C ~ 70°C
ECS-200-10-36-JTM-TR	ECS晶振	ECX-2236	20MHz	-20°C ~ 70°C
ECS-300-10-36-JGN-TR	ECS晶振	ECX-2236	30MHz	-40°C ~ 85°C
ECS-300-10-36-JGN-TR	ECS晶振	ECX-2236	30MHz	-40°C ~ 85°C
ECS-300-10-36-JGN-TR	ECS晶振	ECX-2236	30MHz	-40°C ~ 85°C
ECS-160-10-36-JTM-TR	ECS晶振	ECX-2236	16MHz	-20°C ~ 70°C
ECS-160-10-36-JTM-TR	ECS晶振	ECX-2236	16MHz	-20°C ~ 70°C
ECS-160-10-36-JTM-TR	ECS晶振	ECX-2236	16MHz	-20°C ~ 70°C
ECS-192-10-36-JGN-TR	ECS晶振	ECX-2236	19.2MHz	-40°C ~ 85°C
ECS-192-10-36-JGN-TR	ECS晶振	ECX-2236	19.2MHz	-40°C ~ 85°C
ECS-192-10-36-JGN-TR	ECS晶振	ECX-2236	19.2MHz	-40°C ~ 85°C
ECS-200-10-36-JGN-TR	ECS晶振	ECX-2236	20MHz	-40°C ~ 85°C
ECS-200-10-36-JGN-TR	ECS晶振	ECX-2236	20MHz	-40°C ~ 85°C
ECS-200-10-36-JGN-TR	ECS晶振	ECX-2236	20MHz	-40°C ~ 85°C
ECS-240-10-36-JTM-TR	ECS晶振	ECX-2236	24MHz	-20°C ~ 70°C
ECS-240-10-36-JTM-TR	ECS晶振	ECX-2236	24MHz	-20°C ~ 70°C
ECS-240-10-36-JTM-TR	ECS晶振	ECX-2236	24MHz	-20°C ~ 70°C
ECS-240-10-36-JGN-TR	ECS晶振	ECX-2236	24MHz	-40°C ~ 85°C
ECS-240-10-36-JGN-TR	ECS晶振	ECX-2236	24MHz	-40°C ~ 85°C
ECS-240-10-36-JGN-TR	ECS晶振	ECX-2236	24MHz	-40°C ~ 85°C
ECS-320-10-36-JGN-TR	ECS晶振	ECX-2236	32MHz	-40°C ~ 85°C
ECS-320-10-36-JGN-TR	ECS晶振	ECX-2236	32MHz	-40°C ~ 85°C
ECS-320-10-36-JGN-TR	ECS晶振	ECX-2236	32MHz	-40°C ~ 85°C
ECS-160-10-36-JGN-TR	ECS貼片晶振	ECX-2236	16MHz	-40°C ~ 85°C
ECS-160-10-36-JGN-TR	ECS晶振	ECX-2236	16MHz	-40°C ~ 85°C
ECS-160-10-36-JGN-TR	ECS晶振	ECX-2236	16MHz	-40°C ~ 85°C
ECS-250-8-36CKM-TR	ECS晶振	ECX-2236	25MHz	-20°C ~ 70°C
ECS-250-8-36CKM-TR	ECS晶振	ECX-2236	25MHz	-20°C ~ 70°C
ECS-250-8-36CKM-TR	ECS晶振	ECX-2236	25MHz	-20°C ~ 70°C
ECS-184-8-36CKM-TR	ECS晶振	ECX-2236	18.432MHz	-20°C ~ 70°C
ECS-184-8-36CKM-TR	ECS晶振	ECX-2236	18.432MHz	-20°C ~ 70°C
ECS-184-8-36CKM-TR	ECS晶振	ECX-2236	18.432MHz	-20°C ~ 70°C
