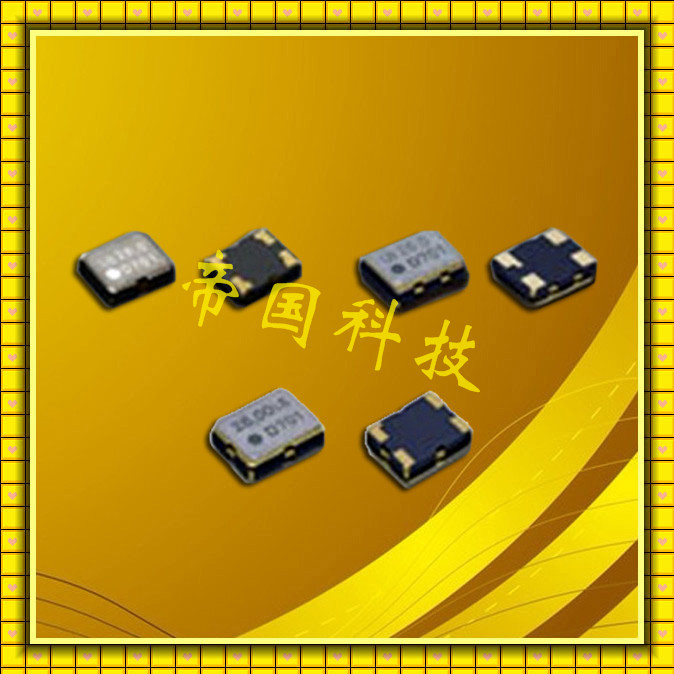

- 規格型號：98922346
- 頻率：27MHZ
- 尺寸：2.5*2.0mm
- 產品描述：1XXA27000EDA數據手冊\DSA221SDN\2520mm\3.3V\27MHZ\2.5ppm，尺寸為2520mm，頻率為27MHZ，精度2.5ppm，電壓3.3V，日本大真空晶振，KDS晶振，VC-TCXO晶振，壓控溫補晶體振蕩器，有源貼片晶振，2520mm有源振蕩器，低電壓...
1XXA27000EDA數據手冊\DSA221SDN\2520mm\3.3V\27MHZ\2.5ppm
1XXA27000EDA數據手冊\DSA221SDN\2520mm\3.3V\27MHZ\2.5ppm，尺寸為2520mm，頻率為27MHZ，精度2.5ppm，電壓3.3V，日本大真空晶振，KDS晶振，VC-TCXO晶振，壓控溫補晶體振蕩器，有源貼片晶振，2520mm有源振蕩器，低電壓晶振，低相位晶振，高精度晶振，手機晶振、GPS定位系統晶振，無線通信設備專用晶振，1XXA10000MPA有源晶振。
進口晶振產品主要應用：手機、GPS/GNSS、產業用無線通信設備等領域。1XXA27000EDA數據手冊\DSA221SDN\2520mm\3.3V\27MHZ\2.5ppm.

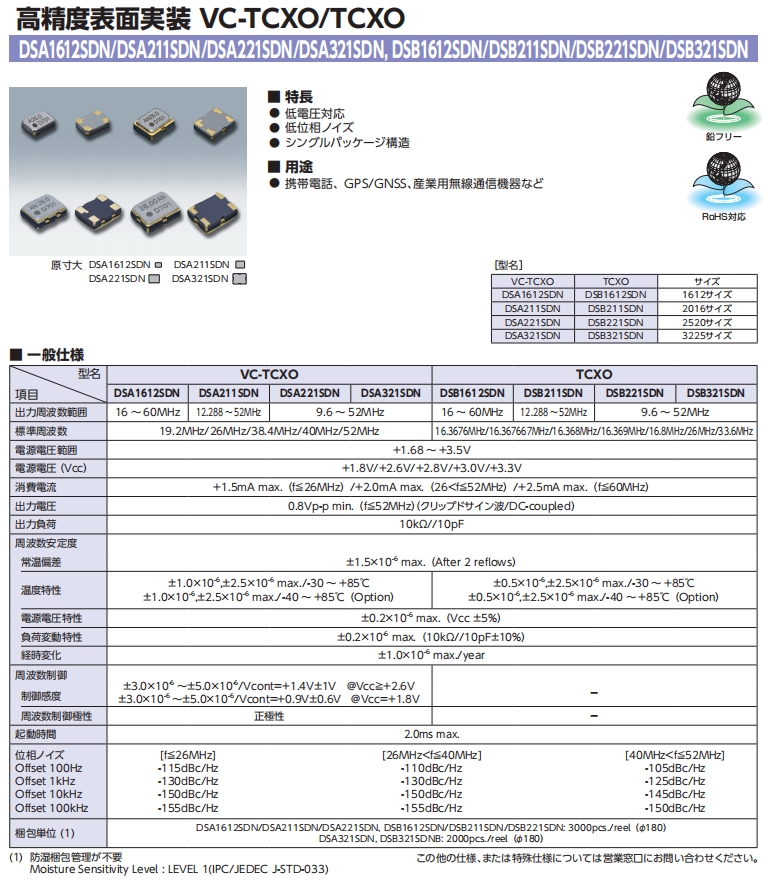

1XXA27000EDA數據手冊\DSA221SDN\2520mm\3.3V\27MHZ\2.5ppm 參數表|
型名 項目 |
VC-TCXO | ||||||
| DSA1612SDN | DSA211SDN | DSA221SDN | DSA321SDN | ||||
| 出力周波數範囲 | 16 ~ 60MHz | 12.288 ~52MHz | 9.6 ~ 52MHz | ||||
| 標準周波數 | 19.2MHz/26MHz/38.4MHz/40MHz/52MHz | ||||||
| 電源電圧範囲 | +1.68 ~ +3.5V | ||||||
| 電源電圧(Vcc) | +1.8V/+2.6V/+2.8V/+3.0V/+3.3V | ||||||
| 消費電流 | +1.5mA max. (f≦26MHz) /+2.0mA max. (26＜f≦52MHz) /+2.5mA max. (f≦60MHz) | ||||||
| 出力電圧 | 0.8Vp-p min. (f≦52MHz)(クリップドサイン波/DC-coupled) | ||||||
| 出力負荷 | 10kΩ//10pF | ||||||
|
周波數安定度 常溫偏差 溫度特性 電源電圧特性 負荷変動特性 経時変化 |
±1.5×10-6 max. (After 2 refl ows) | ||||||
|
±1.0×10-6,±2.5×10-6 max./-30~ +85℃ ±1.0×10-6,±2.5×10-6 max./-40 ~+85℃(Option) |
|||||||
| ±0.2×10-6 max. (Vcc ±5%) | |||||||
| ±0.2×10-6 max. (10kΩ//10pF±10%) | |||||||
| ±1.0×10-6 max./year | |||||||
|
周波數制御 制御感度 周波數制御極性 |
±3.0×10-6 ±5.0×10-6/Vcont=+1.4V±1V @Vcc≧+2.6V ±3.0×10-6 ±5.0×10-6/Vcont=+0.9V±0.6V @Vcc=+1.8V |
||||||
| 正極性 | |||||||
| 起動時間 | 2.0ms?max. | ||||||
|
位相ノイズ Off?set 100Hz Off?set 1kHz Off?set10kHz Off?set100kHz |
[f≦26MHz] - 115dBc/Hz - 130dBc/Hz - 150dBc/Hz - 155dBc/Hz |
[26MHz＜f≦40MHz] - 110dBc/Hz - 130dBc/Hz - 150dBc/Hz - 155dBc/Hz |
|||||
| 梱包単位(1) |
DSA1612SDN/DSA211SDN/DSA221SDN,DSB1612SDN/DSB211SDN/DSB221SDN:3000pcs./reel (φ180) DSA321SDN,DSB321SDNB:2000pcs./reel(φ180) |
||||||

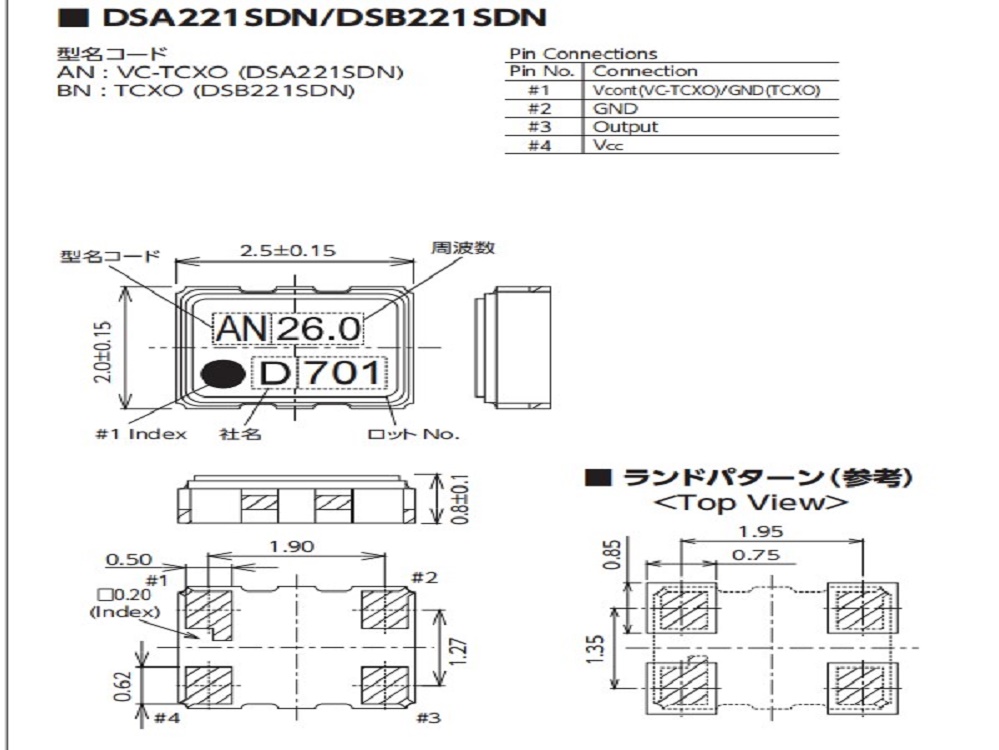

1XXA27000EDA數據手冊\DSA221SDN\2520mm\3.3V\27MHZ\2.5ppm 尺寸圖

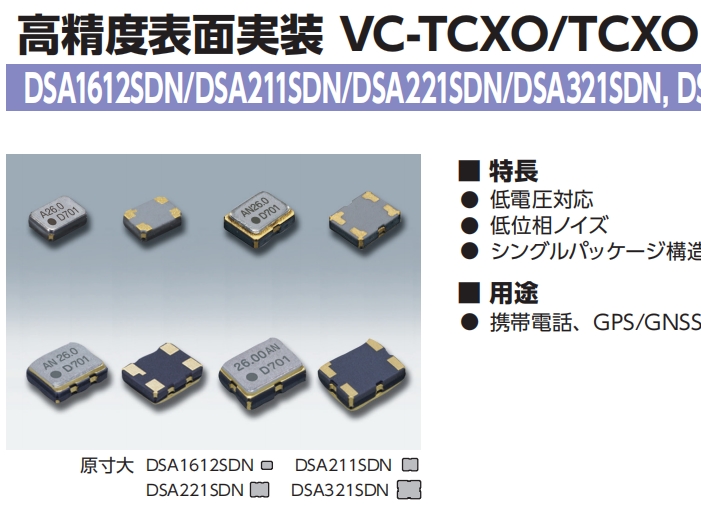

1XXA27000EDA晶振 特點：
低電壓對應
●低相位噪聲
●單封裝結構
| 品牌 | 原廠代碼 | 型號 | 尺寸 | 頻率 | 負載/電壓 |
| KDS晶振 | ZC12467 | DSA211SDN | 2016 | 16.32MHZ | 3.3V |
| KDS晶振 | 1XXA20000CAA | DSA221SDN | 2520 | 20.000MHZ | 3.3V |
| KDS晶振 | 1XTV36864HBA | DSA321SCM | 3225 | 36.864MHZ | |
| KDS晶振 | 1XXC26000MMA | DSA211SDN | 2016 | 26.000MHZ | 2.3V |
| KDS晶振 | 1XXC19200MEA | DSA211SDN | 2016 | 19.2MHZ | 1.8V |
| KDS晶振 | 7DE02610A01B0000008 | DSA221SDN | 2520 | 26.1MHZ | 0 |
| KDS晶振 | 1XXA27000EDA | DSA221SDN | 2520 | 27.000MHZ | 3.3V |
| KDS晶振 | 7DF01920A09 | DSA211SDN | 2016 | 19.200MHZ | |
| KDS晶振 | 1XXA26000MAA | DSA221SDN | 2520 | 26.000MHZ | |
| KDS晶振 | 1XXA10000MPA | DSA221SDN | 2520 | 10.000MHZ | 3.3V |
| KDS晶振 | 1XTV19200FKA | DSA321SCL | 3225 | 19.200MHZ | |
| KDS晶振 | 1XTV19200ACH | DSA321SCA | 3225 | 19.200MHZ | |
| KDS晶振 | 1XTV12800HCA | DSA321SCM | 3225 | 12.800MHZ | |
| KDS晶振 | 1XTV12800CAA | DSA321SDA | 3225 | 12.800MHZ | |
| KDS晶振 | 1XTV14400HAA | DSA321SCM | 3225 | 14.400MHZ | |
| KDS晶振 | 1XTV14745ABA | DSA321SCL | 3225 | 14.7456MHZ | |
| KDS晶振 | 1XTV16320CBA | DSA321SDA | 3225 | 16.320MHZ | |
| KDS晶振 | 1XTV16384CAA | DSA321SDA | 3225 | 16.384MHZ | |
| KDS晶振 | 1XTV16800CFA | DSA321SDA | 3225 | 16.800MHZ | |
| KDS晶振 | 1XTV16800CBA | DSA321SDA | 3225 | 16.800MHZ | |
| KDS晶振 | 1XTV16800CBC | DSA321SDA | 3225 | 16.800MHZ | |
| KDS晶振 | 1XTV19200FBB | DSA321SCL | 3225 | 19.200MHZ | |
| KDS晶振 | 1XTV19200CMA | DSA321SDA | 3225 | 19.200MHZ | |
| KDS晶振 | 1XTV20950HBA | DSA321SCM | 3225 | 20.950MHZ | |
| KDS晶振 | 1XTV21250HAA | DSA321SCM | 3225 | 21.250MHZ | |
| KDS晶振 | 1XTV21700HBA | DSA321SCM | 3225 | 21.700MHZ | |
| KDS晶振 | 1XTV26000FMC | DSA321SCL | 3225 | 26.000MHZ | |
| KDS晶振 | 1XTV30720CAA | DSA321SDA | 3225 | 30.720MHZ | |
| KDS晶振 | 1XTV32768CAA | DSA321SDA | 3225 | 32.768MHZ | |
| KDS晶振 | 1XTV38400HAA | DSA321SCM | 3225 | 38.400MHZ | |
| KDS晶振 | 1XTV52000AAA | DSA321SCA | 3225 | 52.000MHZ |
