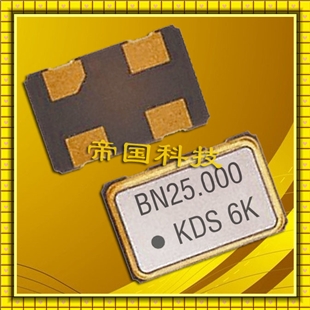

KDS晶振,DSO531SBM晶振,CMOS輸出晶振,日本KDS大真空晶振,于1993年被天津政府對外資招商部特別邀請?jiān)谥袊?guó)天津投資.日本大真空在當年5月份,就在天津市位于武清開發區確定投資建廠,品牌是簡稱(KDS晶振)當時總額1.4億美元,注冊資本4867.3萬美元,占地面積67.5畝.
    日本大真空株式會社KDS晶振品牌實力見證未來,KDS晶振集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有壓控晶體振蕩器,貼片晶振,陶瓷霧化片,32.768K鐘表晶振,溫補晶振的生產工廠,而天津KDS晶振工廠是全球石英晶振生產最大量的工廠,自從1993年在天津投產以來,技術更新從未間斷.
    KDS晶振,DSO531SBM晶振,CMOS輸出晶振,日本大真空,KDS晶振具有質量穩定,供貨量平穩,并且在國內有生產線,貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

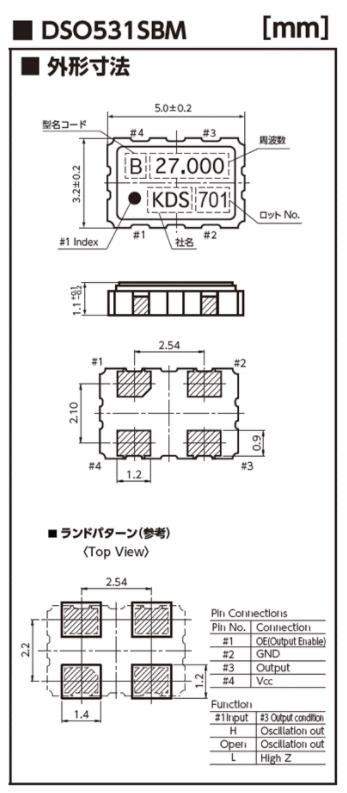

規格參數	DSO531SBM晶振
頻率范圍	0.7~90MHz
電源電壓	+5V
負載電容	30PF
溫度特征	±100×10-6 max. -40~+85℃, ±50×10-6 max.-40~+85℃, ±30×10-6 max.-20~+70℃, -10~+70℃(標準動作溫度范圍)
消費電流	4.0mA max. (0.7≦fo＜32MHz), 6.0mA max. (32≦fo＜54MHz） 8.0mA max. (54≦fo＜90MHz）
負荷變動特性	/
電源電壓特性	/
老化率	±1.0×10-6 max. /year
起動時間	7~4ns max. L_CMOS:15pF 10?90％ VCC Level（20?80％ VCC Level）

   鹵化合物
    請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
    靜電
    過高的靜電可能會損壞產品，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
    在設計時
    機械振動的影響
    當石英晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作
    熱影響
    重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
    安裝方向
    振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
    通電
    不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
    PCB設計指導
    (1) 理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
    (2) 在設計時請參考相應的推薦封裝。
    (3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
    (4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。KDS晶振,DSO531SBM晶振,CMOS輸出晶振.

1.作為良好的企業市民,遵循本公司的行動方針,充分關心維護地球環境.遵守國內外的有關環保法規.
2.保護自然環境,充分關注自然生態等方面的環境保護,維持和保全生物多樣性.
3.有效利用資源和能源,認識到資源和能源的有限性,努力進行有效利用.
4為構建循環型社會做出貢獻,致力于減少溫補晶振,石英晶體振蕩器, 壓電石英晶體元器件、壓電石英晶體、有源晶體、石英晶振,貼片晶振材料的廢棄物及廢棄物的再利用核再生循環,努力構建循環型社會.
5.推進環保型業務,充分發揮綜合實力,推進石英晶振,貼片晶振環保型業務,為減輕社會的環境負荷做出貢獻.
6.建立環境管理系統,充分運用環境管理系統,設定環境目的和目標,定期修正,不斷改善,努力預防環境污染.KDS晶振,DSO531SBM晶振,CMOS輸出晶振.
