規格型號：16360289
頻率：32.768KHZ
尺寸：5.0*2.0
PDF
產品描述：微晶晶振CC4V-T1A,CC4V-T1A-32.768k-9pF-20PPM-TA-QA音叉晶體,Micro晶振,瑞士晶振,無源晶振,貼片諧振器,水晶振動子,SMD晶振,型號CC4V-T1A,CC4V-T1A-32.768k-9pF-20PPM-TA-QA是一款陶瓷面貼片型的陶瓷諧振器,尺寸為502...

微晶晶振CC4V-T1A,CC4V-T1A-32.768k-9pF-20PPM-TA-QA音叉晶體,Micro晶振,瑞士晶振,無源晶振,貼片諧振器,水晶振動子,SMD晶振,型號CC4V-T1A,CC4V-T1A-32.768k-9pF-20PPM-TA-QA是一款陶瓷面貼片型的陶瓷諧振器,尺寸為5020mm,頻率為32.768KHZ,負載電容9pF,精度20ppm,工作溫度-40°C~+85°C,產品具備良好的穩定性能和耐壓性能,十分適合用于智能家居,通信模塊,儀器儀表,無線網絡等領域.

CC4V-T1A-32.768k-12.5pF-20PPM-TA-QA晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.微晶晶振CC4V-T1A,CC4V-T1A-32.768k-9pF-20PPM-TA-QA音叉晶體

CC4V-T1A-32.768k-9pF-20PPM-TA-QA晶振參數表

微晶晶振規格	單位	CC4V-T1A晶振頻率范圍		石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +150°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息,http://www.9x9kj.com/
頻率溫度特征	f_tem	±50 × 10^-6	超出標準的規格請聯系我們.
負載電容	CL	9pF ～ ∞	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	60 Ohms	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

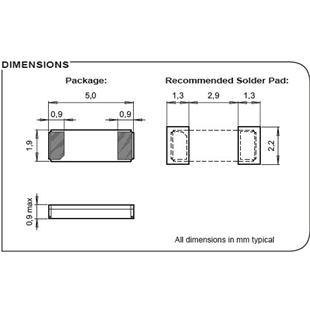

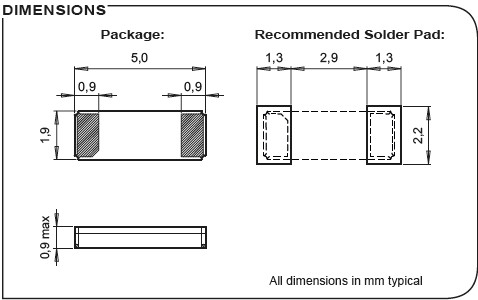

微晶晶振CC4V-T1A,CC4V-T1A-32.768k-9pF-20PPM-TA-QA音叉晶體 尺寸圖

CC4V-T1A-32.768k-9pF-20PPM-TA-QA晶振使用注意事項
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。

正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
安裝時注意事項 微晶晶振CC4V-T1A,CC4V-T1A-32.768k-9pF-20PPM-TA-QA音叉晶體注意
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的石英晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
（1）柱面式產品和DIP產品
型號焊接條件
[ 柱面式音叉晶振]
C-類型，C-2-類型，C-4-類型 +280°C或低于@最大值5 s
請勿加熱封裝材料超過+150°C 微晶晶振CC4V-T1A,CC4V-T1A-32.768k-9pF-20PPM-TA-QA音叉晶體注意
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
請勿加熱封裝材料超過+150°C
(2)SMD石英晶振產品回流焊接條件（實例）
用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。
盡可能使溫度變化曲線保持平滑。

制造商零件編號	制造商	描述	產品類型	頻率	頻率穩定性	容差	最小工作溫度	最大工作溫度
CM7V-T1A-32.768k-6pF-20PPM-TB-QA	Micro Crystal	晶體 32.768 kHz 6.0 pF +/-20 PPM AEC-Q200	Crystals	32.768 kHz		20 PPM	- 40 C	+ 125 C
MS1V-T1K-32.768kHz-12.5pF-10PPM-TA-QC-Au	Micro Crystal	晶體 32.768 kHz 12.5 pF +/-10 PPM -40/+85C	Crystals	32.768 kHz		10 PPM	- 40 C	+ 85 C
OV-7605-C8-32.768kHz-20PPM-TA-QC	Micro Crystal	標準時鐘振蕩器 32.768 kHz +/-20 PPM -40/+85C	Clock Oscillators	32.768 kHz			- 40 C	+ 85 C
CC1V-T1A-1.8432MHz-10pF-500PPM-TC-QC	Micro Crystal	晶體 1.8432 MHz 10.0 pF 500 PPM -55/+125C	Crystals	1.8432 MHz		500 PPM	- 55 C	+ 125 C
OM-7604-C7-32.768kHz-20PPM-TB-QC	Micro Crystal	標準時鐘振蕩器 32.768 kHz +/-20 PPM -40/+125C	Clock Oscillators	32.768 kHz			- 40 C	+ 125 C
CC4V-T1A-32.768k-9pF-20PPM-TC-QA	Micro Crystal	晶體 32.768 kHz 9.0 pF +/-20 PPM AEC-Q200	Crystals	32.768 kHz		20 PPM	- 55 C	+ 125 C
MS1V-T1K-32.768kHz-6pF-10PPM-TA-QC-Au	Micro Crystal	晶體 32.768 kHz 6.0 pF +/-10 PPM -40/+85C	Crystals	32.768 kHz		10 PPM	- 40 C	+ 85 C
OV-7604-C7-32.768k-10PPM-TB-QA	Micro Crystal	標準時鐘振蕩器 32.768 kHz +/-10 PPM -40/+125C AEC-Q200	Clock Oscillators	32.768 kHz			- 40 C	+ 125 C
OV-7604-C7-32.768k-20PPM-TA-QA	Micro Crystal	標準時鐘振蕩器 32.768 kHz +/-20 PPM -40/+85C	Clock Oscillators	32.768 kHz			- 40 C	+ 85 C
CC4V-T1A-1.000MHz-10pF-100PPM-TA-QC	微晶晶振	晶體 1.000 MHz 10.0 pF +/-100 PPM -40/+85C	Crystals	1 MHz		100 PPM	- 40 C	+ 85 C
CC4V-T1A-153.600kHz-9pF-30PPM-TA-QC	Micro Crystal	晶體 153.600 kHz 9.0 pF +/-30 PPM -40/+85C	Crystals	153.6 kHz		30 PPM	- 40 C	+ 85 C
CC1V-T1A-307.20kHz-4pF-100PPM-TC-QC	Micro Crystal	晶體 307.200 kHz 4.0 pF 100 PPM -55/+125C	Crystals	307.2 kHz		100 PPM	- 55 C	+ 125 C
CC1V-T1A-1.8432MHz-10pF-100PPM-TA-QC	Micro Crystal	晶體 1.8432 MHz 10.0 pF +/-100 PPM -40/+85C	Crystals	1.8432 MHz		100 PPM	- 40 C	+ 85 C
CC1V-T1A-1.8432MHz-10pF-100PPM-TC-QC	Micro Crystal	晶體 1.8432 MHz 10.0 pF 100 PPM -55/+125C	Crystals	1.8432 MHz		100 PPM	- 55 C	+ 125 C
CC4V-T1A-40.000kHz-12.5pF-20PPM-TA-QC	Micro Crystal	晶體 40.0000 kHz 12.5 pF +/-20 PPM -40/+85C	Crystals	40 kHz		20 PPM	- 40 C	+ 85 C
CC4V-T1A-32.768k-12.5pF-20PPM-TB-QA	Micro Crystal	晶體 32.768 kHz 12.5 pF +/-20 PPM AEC-Q200	Crystals	32.768 kHz		20 PPM	- 40 C	+ 125 C
CC4V-T1A-32.768k-12.5pF-20PPM-TC-QA	Micro Crystal	晶體 32.768 kHz 12.5 pF +/-20 PPM AEC-Q200	Crystals	32.768 kHz		20 PPM	- 55 C	+ 125 C
CC4V-T1A-32.768kHz-9pF-10PPM-TC-QC	Micro Crystal	晶體 32.768 kHz 9.0 pF +/-10 PPM -55/+125C	Crystals	32.768 kHz		10 PPM	- 55 C	+ 125 C
CC1V-T1A-32.768kHz-9pF-100PPM-TA-QC	Micro Crystal	晶體 32.768 kHz 9.0 pF +/-100 PPM -40/+85C	Crystals	32.768 kHz		100 PPM	- 40 C	+ 85 C
CC1V-T1A-32.768kHz-9pF-20PPM-TA-QC	Micro Crystal	晶體 32.768 kHz 9.0 pF +/-20 PPM -40/+85C	Crystals	32.768 kHz		20 PPM	- 40 C	+ 85 C
CC1V-T1A-1.8432MHz-10pF-500PPM-TA-QC	Micro Crystal	晶體 1.8432 MHz 10.0 pF +/-500 PPM -40/+85C	Crystals	1.8432 MHz		500 PPM	- 40 C	+ 85 C
CC1V-T1A-1.2288MHz-10pF-100PPM-TA-QC	Micro Crystal	晶體 1.2288 MHz 10.0 pF +/-100 PPM -40/+85C	Crystals	1.2288 MHz		100 PPM	- 40 C	+ 85 C
CC1V-T1A-1.2288MHz-10pF-100PPM-TC-QC	Micro Crystal	晶體 1.2288 MHz 10.0 pF 100 PPM -55/+125C	Crystals	1.2288 MHz		100 PPM	- 55 C	+ 125 C
CC1V-T1A-40.000kHz-9pF-30PPM-TC-QC	Micro Crystal	晶體 40.000 kHz 9.0 pF +/-30 PPM -55/+125C	Crystals	40 kHz		30 PPM	- 55 C	+ 125 C
CC4V-T1A-32.768k-9pF-20PPM-TA-QA	Micro Crystal	晶體 32.768 kHz 9.0 pF +/-20 PPM AEC-Q200	Crystals	32.768 kHz		20 PPM	- 40 C	+ 85 C
CC4V-T1A-32.768k-12.5pF-20PPM-TA-QA	Micro Crystal	晶體 32.768 kHz 12.5 pF +/-20 PPM AEC-Q200	Crystals	32.768 kHz		20 PPM	- 40 C	+ 85 C
MS1V-T1K-32.768kHz-8.2pF-20PPM-TA-QC-Au	Micro Crystal	晶體 32.768 kHz 8.2 pF +/-20 PPM -40/+85C	Crystals	32.768 kHz		20 PPM	- 40 C	+ 85 C
CC4V-T1A-32.768kHz-12.5pF-20PPM-TC-QC	Micro Crystal	晶體 32.768 kHz 12.5 pF +/-20 PPM -55/+125C	Crystals	32.768 kHz		20 PPM	- 55 C	+ 125 C
CC4V-T1A-32.768kHz-10pF-20PPM-TA-QC	Micro Crystal	晶體 32.768 kHz 10.0 pF +/-20 PPM -40/+85C	Crystals	32.768 kHz		20 PPM	- 40 C	+ 85 C
OV-7604-C7-32.768kHz-10PPM-TA-QC	Micro Crystal	標準時鐘振蕩器 32.768 kHz +/-10 PPM -40/+85C	Clock Oscillators	32.768 kHz			- 40 C	+ 85 C
OV-0100-C7-100.000kHz-50PPM-TA-QC	Micro Crystal	標準時鐘振蕩器 100.0 kHz +/-50 PPM -40/+85C	Clock Oscillators	100 kHz			- 40 C	+ 85 C
CC1V-T1A-307.20kHz-4pF-100PPM-TA-QC	Micro Crystal	晶體 307.200 kHz 4.0 pF +/-100 PPM -40/+85C	Crystals	307.2 kHz		100 PPM	- 40 C	+ 85 C
CC1V-T1A-32.768kHz-12.5pF-30PPM-TA-QC	Micro Crystal	晶體 32.768 kHz 12.5 pF +/-30 PPM -40/+85C	Crystals	32.768 kHz		30 PPM	- 40 C	+ 85 C
CC1V-T1A-32.768kHz-9pF-30PPM-TA-QC	Micro Crystal	晶體 32.768 kHz 9.0 pF +/-30 PPM -40/+85C	Crystals	32.768 kHz		30 PPM	- 40 C	+ 85 C
CC1V-T1A-32.768kHz-9pF-15PPM-TA-QC	Micro Crystal	晶體 32.768 kHz 9.0 pF +/-15 PPM -40/+85C	Crystals	32.768 kHz		15 PPM	- 40 C	+ 85 C
CC1V-T1A-32.768kHz-9pF-30PPM-TC-QC	Micro Crystal	晶體 32.768 kHz 9.0 pF +/-30 PPM -55/+125C	Crystals	32.768 kHz		30 PPM	- 55 C	+ 125 C
CC1V-T1A-1.000MHz-10pF-100PPM-TA-QC	Micro Crystal	晶體 1.000 MHz 10.0 pF +/-100 PPM -40/+85C	Crystals	1 MHz		100 PPM	- 40 C	+ 85 C
CC1V-T1A-2.000MHz-10pF-100PPM-TA-QC	Micro Crystal	晶體 2.000 MHz 10.0 pF +/-100 PPM -40/+85C	Crystals	2 MHz		100 PPM	- 40 C	+ 85 C
CC1V-T1A-40.000kHz-9pF-30PPM-TA-QC	Micro Crystal	晶體 40.000 kHz 9.0 pF +/-30 PPM -40/+85C	Crystals	40 kHz		30 PPM	- 40 C	+ 85 C
200125-PL08	Micro Crystal	晶體 32.768kHz 7pF +/-10 PPM -40C +85C	Crystals	32.768 kHz	10 PPM		- 40 C	+ 85 C
OM-7605-C8-20PPM-TA-QA	Micro Crystal	標準時鐘振蕩器 32.768kHz 20ppm 1.6-5.5V	Clock Oscillators	32.768 kHz	20 PPM		- 40 C	+ 85 C
CM7V-T1A-32.768kHz-7pF-20PPM-TB-QA	Micro Crystal	晶體 32.768 kHz 7.0 pF +/-20 PPM AEC-Q200	Crystals	32.768 kHz		20 PPM	- 40 C	+ 125 C
CM7V-T1A-32.768k-9pF-20PPM-TA-QA T3	Micro Crystal	晶體 32.768 kHz 9.0 pF +/-20 PPM AEC-Q200	Crystals	32.768 kHz		20 PPM	- 40 C	+ 85 C
