規格型號：24656462
頻率：10.7MHZ
尺寸：7.0*7.0mm,詳細尺寸請瀏覽PDF文檔
PDF

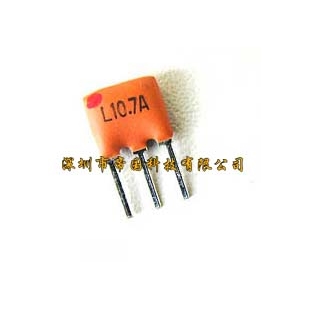

產品描述：帝國科技生產的調頻用 LT10.7M 系列是應用壓電陶瓷良好的厚度振動,單塊集成的電路,有著高選擇性,高穩定性,低假響應等特點.其產品有多款頻率供電路設計者選擇,產品通常應用于調頻收音機,無線對講機,等電子產品,隨著智能...

帝國科技生產的調頻用 LT10.7M 系列是應用壓電陶瓷良好的厚度振動,單塊集成的電路,有著高選擇性,高穩定性,低假響應等特點.其產品有多款頻率供電路設計者選擇,產品通常應用于調頻收音機,無線對講機,等電子產品,隨著智能手機的普及,手機的產量被嚴重的影響,產量快速下滑,況且現在大中小城市電臺的普及,以及發射基站的健全,從而導致大部分收音機已經數字化,目前調頻收音機大部分靠出口為主,而人民幣的升值,又導致了出口量下滑,國內的勞動力又不斷的上升,壓電陶瓷濾波器系列,目前可以說是四面楚歌！非常嚴峻.還好康華爾公司產品一直以來就靠著質量信譽贏得了廣大顧客的長期支持,本公司產量還算是正常.
帝國科技生產的陶瓷濾波器,諧振器,鑒頻器等壓電陶瓷產品部分符合 RoHS 標準,可依客戶的需求制造,若需特殊規格型式,請與帝國科技業務聯系.

【10.7Mhz濾波器主要特性】

厚度振動,單塊集成的電路.
尺寸（單位 mm）:5.0±2.0 × 5.0±2.0 × 3.0 max .
調頻接收機用 LT10.7M 輸入/輸出阻抗 (Ω):330Ω.
調頻接收機用 LT10.7M 系列與村田濾波器 SFE10M7 FM-IF 系列相容.
低損耗型 LT10.7M A10 輸入/輸出阻抗 (Ω):330Ω.
低損耗型 LT10.7M A10 系列與村田濾波器 SFE10M7 A10 系列相容.
寬窄帶型 LT10.7M 輸入/輸出阻抗 (Ω):470Ω(MA19), 330Ω(MA20,MHY), 600Ω(MFP).
寬窄帶型 LT10.7M 系列與村田濾波器 SFE10M7 DBS Receiver 系列相容.

【10.7Mhz濾波器規格參數】

濾波器型號	3 分貝帶寬 (kHz)	20 分貝帶寬 (kHz) max	插入損耗 (dB) max	阻帶衰耗 (9-12MHz)(dB)min
LT10.7MA5	280±50	650	6	30
LT10.7MS2	230±50	600	6	40
LT10.7MS3	180±40	520	7	40

低損耗型 LT10.7M A10 系列 （與村田濾波器 SFE10M7 A10 系列相容） 技術特性

濾波器型號	3 分貝帶寬 (kHz)	20 分貝帶寬 (kHz) max	插入損耗 (dB) max	阻帶衰耗 (9-12MHz)(dB)min
LT10.7MA5A10	280±50	590	2.5±2.0	30
LT10.7MS2A10	230±50	520	3.0±2.0	35
LT10.7MS3A10	180±40	470	3.5±1.5	35
LT10.7MJA10	150±40	360	4.5±2.0	35

【10.7Mhz濾波器技術參數】
No.1	陶瓷濾波器項目				L10.7MA5 規格
2-1	3分貝帶寬（KHz）				280±50
2-2	20分貝帶寬（KHz）				650 MAX
2-3	插入損耗（dB）				6 MAX
2-4	寄生衰耗（dB）				30 MIN
2-5	絕緣電阻（MΩ）				100 MIN
三,色標
3-1	分檔	D	B	A		C	E

3-2	中心頻率	10.64 ±0.03	10.67 ±0.03	10.70 ±0.03	10.73 ±0.03	10.76 ±0.03
3-3	色標	黑	藍	紅	黃	白

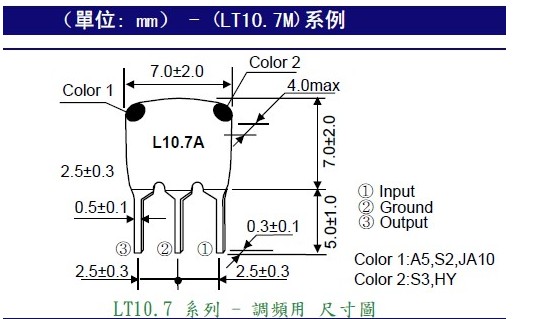

【10.7Mhz濾波器尺寸圖片】
