在這科技一日千里的時代,從早期普通電子產品離不開的陶瓷低頻與中頻時代,到現在基本被IC集成,或者是產品設計更改成為石英晶體諧振器.回想十幾年前的場景,至今還歷歷在目,那時候千赫子的陶瓷諧振器CRB455E的用量是相當?shù)拇?在90年底末,2000年底初,無線遙控電子產品在我國算是起步后發展的最快的時期,比如,電視機遙控器,風扇遙控器,空調遙控器,VCD遙控器,音箱遙控器等等,幾乎那時候只要跟電子相關的產品人民都想變成無線遙控使用.所以也就造就了壓電陶瓷諧振器器件的輝煌歷史.在那個時期就光CRB455E這一個型號產品就養活著中國千萬勞動力,因為這個器件幾乎所有的工序都是人工組裝而成的.陶瓷諧振器,是一種壓電元器件,類似于石英晶體,可以把電能轉換為機械能,也可以把機械能轉換為電能.具有對激勵信號頻率十分敏感的突出特點,當外加的交流電場的頻率和諧振器的諧振頻率發生共振時,電能和機械能的轉換會發生在諧振器的諧振頻率上.
帝國科技 ZTB 中頻諧振器系列（與村田 CSB 系列相容）提供給工程師一個低頻段的諧振元器件,頻率范圍在 190kHz 至 1250kHz,頻率公差為 ±0.5％.由于 ZTB 陶瓷諧振器是應用面積振蕩的壓電陶瓷元器件,故尺寸會因頻率不同而不同.特殊的頻點及引腳亦可提供設計.

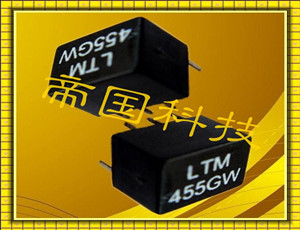

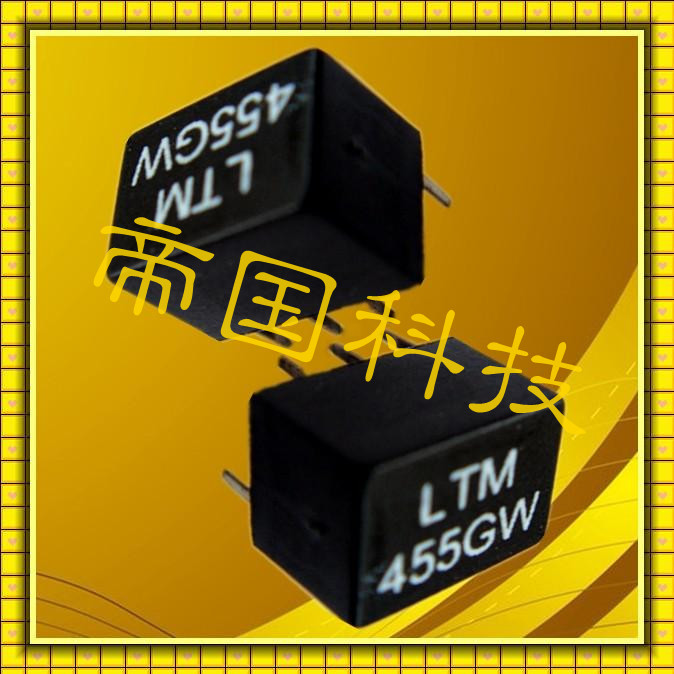

【LTM455GW濾波器產品圖片】


【LTM455GW濾波器主要特性】

• 頻率精度 (at 25°C) (%):±2kHz,或 ±0.5%.
• 溫度穩定性 (-20°C ~ +80°C) (%):±0.3.
• 老化率(10年)(%) ±0.3.
• 與村田諧振器 CSB 兼容.
• 可搭配多種不同 IC.
• 陶瓷諧振器 (CRB---ZTB) 技術特性

陶瓷諧振器 型 號	頻率精度 (at 25°C)	諧振阻抗 (Ω)	溫度穩定性 (-20°C~+80°C)(%)	老化率(10年)(%)	負載電容(pF)
					C1	C2
ZTB82 ~ ZTB189 *	±2kHz	≤20	±0.3	±0.3	/	/
ZTB190D ~ ZTB249D	±1kHz	≤20	±0.3	±0.3	330	470
ZTB250D ~ ZTB374D	±1kHz	≤20	±0.3	±0.3	220	470
ZTB375P ~ ZTB429P	±2kHz	≤20	±0.3	±0.3	120	470
ZTB430E ~ ZTB509E	±2kHz	≤20	±0.3	±0.3	100	100
ZTB510P ~ ZTB699P	±2kHz	≤30	±0.3	±0.3	100	100
ZTB700J ~ ZTB999J	±0.5%	≤70	±0.3	±0.3	100	100
ZTB1000J ~ ZTB1250J	±0.5%	≤100	±0.3	±0.3	100	100

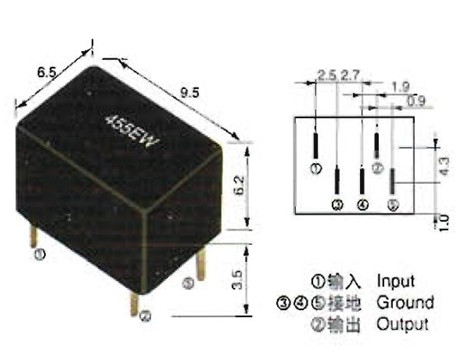

【LTM455GW濾波器尺寸圖片】

千赫子壓電陶瓷諧振器片狀型產品,一般電子產品用標準頻率公差型,利用本公司獨創的封裝技術,實現了千赫頻率“陶瓷諧振器”.該系列非常適合用于微型遙控裝置和AV模塊中.可采用回流焊接,可使用自動貼片機高速自動貼裝焊接,被公司CRB系列低頻陶瓷諧振器系列已批量生產,常規型號長期被有現貨.以下是KHZ晶振產品系列特點: 該系列產品可采用回流焊接,并且可以選擇插件以及貼片晶振使用自動貼片機器焊接安裝.產品無需做調整即可用于線路振蕩電路.成熟的產品被廣泛應用到家用電器遙控產品,DVD,電視機等系列產品.
