首頁進口晶振CS20西鐵城晶振,CITIZEN晶振代理商,路由器專用SMD晶振,CS20-12.288MABJ-UT

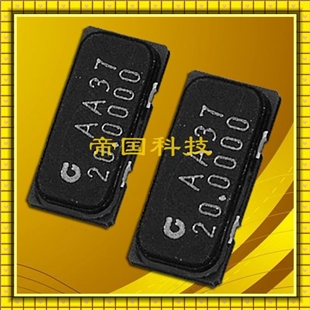

CS20西鐵城晶振,CITIZEN晶振代理商,路由器專用SMD晶振,CS20-12.288MABJ-UT

規格型號：34780674
頻率：3.500~30.000MHZ

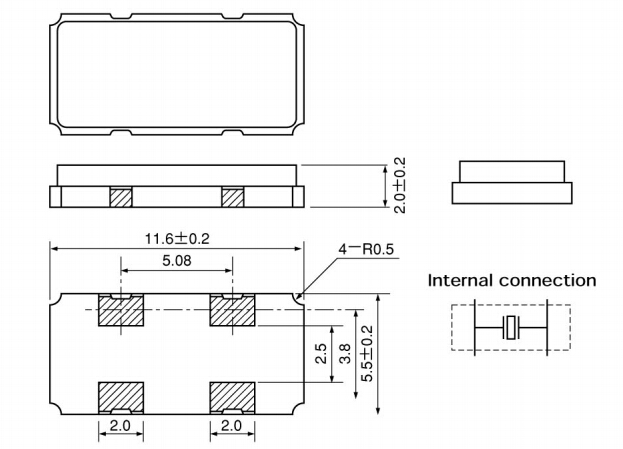

尺寸：11.8*5.7*2.2mm
PDF
產品描述：CS20西鐵城晶振,CITIZEN晶振代理商,"CS20-12.288MABJ-UT"路由器專用SMD晶振,小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻...

CS20西鐵城晶振,CITIZEN晶振代理商,路由器專用SMD晶振,"CS20-12.288MABJ-UT",小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

西鐵城晶振參數	符號	CS20規格
公稱頻率	f_nom	3.5MHz~30.0MHz
頻率容許偏差	f_tol	±30ppm
負載容量	CL	18pF
保存溫度范圍	T_stg	−55ºC to+125ºC
工作溫度范圍	T_use	−40ºC to+85ºC
頂點溫度	Ti	+25±5ºC
串聯電阻	R1	500MΩ Min
絕對最大激勵等級	DL	100μW Max
并聯電容	C ₀	7pF Max
頻率老化程度	f_age	±5 x 10^-6

運用世界領先的小型精密技術發掘尚未被開發出來的、"CS20-12.288MABJ-UT",符合人們期待和需求的產品及“新的款式“,不斷創造出實際價值.這就是西鐵城集團的“Micro Human Tech”——想象力和科學技術碰撞交融后的結晶.

微型技術,是我們的領域.

人類,是我們的理念.

科學技術,是我們的基礎.

以鐘表為出發點,追求小型化及精密技術,在生產、加工、組裝等領域不斷創造出領先于世界的高精度、微細技術,展現西鐵城集團的“制造”的領域.

大部份的石英晶體產品是用于電子線路上的參考頻率基準或頻率控制組件, "CS20-12.288MABJ-UT",所以, 頻率與工作環境溫度的特性是一個很重要的參數. 事實上, 良好的頻率與溫度(frequeny versus temperature)特性也是選用石英做為頻率組件的主要因素之一. 經由適當的定義及設計, 石英晶體組件可以很容易的就滿足到以百萬分之一 (parts per million, ppm) 單位等級的頻率誤差范圍. 若以離散電路方式將LCR零件組成高頻振蕩線路, 雖然也可以在小量生產規模達到所需要的參考頻率信號誤差在ppm或sub-ppm等級要求, 可是這種方式無法滿足產業要達到的量產規模. 石英組件的頻率對溫度特性更是離散振蕩線路無法簡易達成的. 在(圖四) 中提供了數種不同的石英晶體切割角度的頻率對溫度特性曲線.
