規格型號：61372499
頻率：32.768KHZ

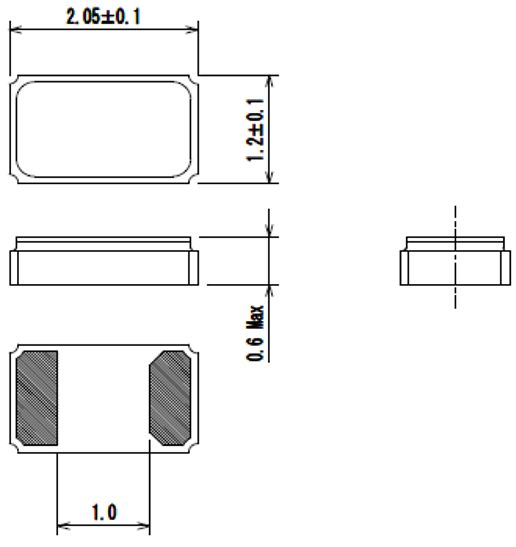

尺寸：2.0*1.2*0.6
PDF

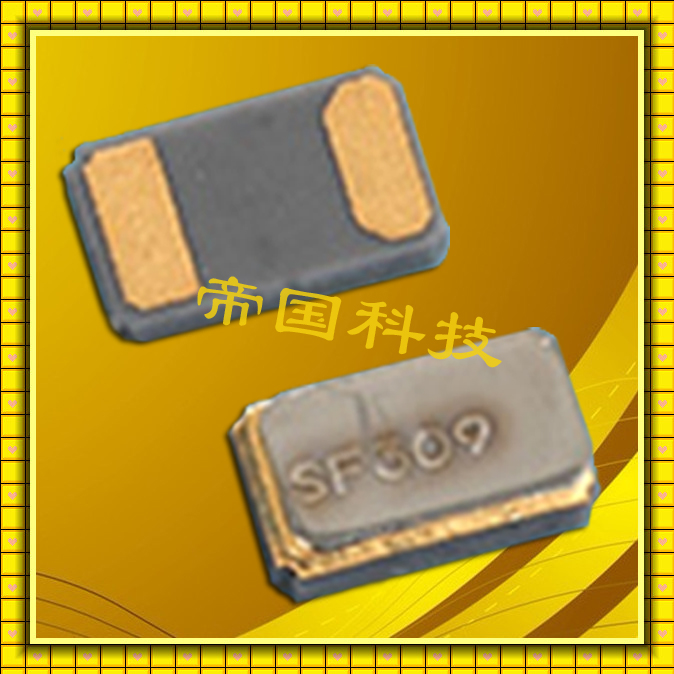

產品描述：貼片表晶32.768K系列具有超小型,薄型,"Q-SC20S0322070CAAF"質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿...

精工晶振,石英晶振,SC-20S晶振,精工石英SC-20S晶振,"Q-SC20S0322070CAAF",SEIKO精工是日本晶振制造商Seiko Instruments Inc.的縮寫，也成為SII。SII精工擁有世界上頂端的機械技術。除了是世界上著名的石英手表廠商，同時也生產電腦打印機。做電子元器件，在石英振子這一方面，SII精工也是做的非常之出色的,目前，能夠與日本精工晶振全球同等級競爭的，只有日本大真空KDS。

　　日本SEIKO精工生產的石英晶振型號并不是很多，但是質量絕對可以和日產任何一個大品牌“媲美”。

精工晶振的代理商都知道精工常用的頻率都是32.768KHZ的，因此精工晶振通常也被稱為精工表晶。

精工晶振參數	符號	SC-20S規格
公稱頻率	f_nom	32.768kHz
頻率容許偏差	f_tol	±20ppm
頂點溫度	Ti	+25±5ºC
二級溫度系數	B	(−0.035±10%) x 10^-6/ºC²
負載容量	CL	7pF,9pF,12.5pF
串聯電阻	R1	90kΩ 最大值
絕對最大激勵等級	DL最大值	0.5μW
推薦激勵等級	DL	0.1μW
并聯電容	C ₀	1.3pF 典型值
頻率老化程度	f_age	±3 x 10^-6
工作溫度范圍	T_use	−40ºC to +85ºC
保存溫度范圍	T_stg	−55ºC to +125ºC

耐焊性

加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至貼片晶振SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的進口晶振晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。精工晶振,石英晶振,SC-20S晶振,精工石英晶振SC-20S晶振,"Q-SC20S0322070CAAF"

（1）柱面式產品和DIP產品

型號焊接條件

[ 柱面式 ]

C-類型，C-2-類型，C-4-類型 +280°C或低于@最大值5 s

請勿加熱封裝材料超過+150°C

[ 柱面式 ]

CA-301

[ DIP ]

SG-51 / 531, SG-8002DB DC,

RTC-72421 / 7301DG +260°C或低于@最大值 10 s

請勿加熱封裝材料超過+150°C

(2)SMD產品回流焊接條件（實例）

用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。

盡可能使溫度變化曲線保持平滑。

小體積SMD時鐘石英晶體諧振器,"Q-SC20S0322070CAAF"是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.

2012mm體積非常小的SMDcrystal器件,是民用小型無線數碼產品的最佳選擇,小體積的手機石英晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無線數碼產品最好的選擇,符合RoHS/無鉛.
精工晶振,石英晶振,SC-20S晶振,精工石英SC-20S晶振,"Q-SC20S0322070CAAF"

石英晶振廠家事業部的所有石英晶振, 32.768K鐘表晶振, 石英晶體諧振器,石英晶振均通過了SII綠化商品的認證.

1.制定環境目標，有計劃地確認實行結果，進而得到持續的改善。

2.遵守日本國內和世界各國的環境相關法規、條例以及業界的工作事項，致力于預防環境污染。

3.在從石英晶體諧振器,"Q-SC20S0322070CAAF"石英晶振，32.768K,時鐘晶體,32.768K壓電石英晶體的制造到銷售的全生命周期中，力圖通過綠色采購、關愛環境的制造方法、化學物質的管理、商品、包裝材料、運輸方法等有效利用資源和降低溫室化氣體、廢棄物排放。以此為保全生物多樣性做貢獻。

4.與公司員工共享環境問題的動向和公司的環境方針，促進對環境活動的理解和參加。

深圳市帝國科技有限公司
SHENZHEN DIGUO TECHONLOGY CO.,LTD
聯系人：譚蘭艾    手機：86-13826527865
電    話：86-0755-27881119 QQ：921977998
E-mail：dgkjly@163.com
網   址：www.9x9kj.com
地   址：中國廣東省深圳市寶安區西鄉大道新湖路
